المنزل > المنتجات > مجتذب ونش الكابل > الرافعة السريعة التي يتم تشغيلها بواسطة العمود الغازي والرافعة السحبية مع عمر خدمة طويل

الرافعة السريعة التي يتم تشغيلها بواسطة العمود الغازي والرافعة السحبية مع عمر خدمة طويل

تفاصيل المنتج

مكان المنشأ: نينغبو

اسم العلامة التجارية: NBLK

إصدار الشهادات: ISO CE

Model Number: JJQ30 JJQ50JJQ80

شروط الدفع والشحن

Minimum Order Quantity: 1

الأسعار: Get the latest

Packaging Details: Wooden case

Delivery Time: 3-7 days

Payment Terms: T/T

Supply Ability: 500sets/month

احصل على افضل سعر
تفاصيل المنتج
إبراز:

مروحة سحب تعمل بالغاز,الرافعة السريعة التي يتم تشغيلها بواسطة العمود,حياة خدمة طويلة سحب الرافعة

,

Fast Shaft Driven Pulling Winch

,

Long Service Life Pulling Winch

الوزن الإجمالي للحزمة:
94 كلغ، 138 كلغ
العلامة التجارية:
إن بي إل كيه
سرعة السفر (م/دقيقة):
24,13
ميزة الطبل:
انفصال
نوع مدفوعة:
عمود مدفوع
الطاقة (KW):
4.04؛ 6.61
قوة الجر (كيلو نيوتن):
30 عقدة 50 عقدة
حزمة النقل:
غلاف خشبي
الوزن الإجمالي للحزمة:
94 كلغ، 138 كلغ
العلامة التجارية:
إن بي إل كيه
سرعة السفر (م/دقيقة):
24,13
ميزة الطبل:
انفصال
نوع مدفوعة:
عمود مدفوع
الطاقة (KW):
4.04؛ 6.61
قوة الجر (كيلو نيوتن):
30 عقدة 50 عقدة
حزمة النقل:
غلاف خشبي
وصف المنتج

وصف المنتج:

كابستان وينش هو منتج متخصص تم تصميمه وتطويره مع اهتمام استثنائي بالتفاصيل.الدرج JJ-5B المحرك-capstan هو منتج استثنائي الذي يوفر مجموعة واسعة من السرعة الخطية، تتراوح من 4 إلى 24 مترًا في الدقيقة ، ومركبات التروس متعددة التحولات. هذه الميزات تجعلها منتجًا فعالًا وواسع الاستخدام.وصلة العمود المستقيم المستخدمة في نظام الطاقة وصندوق التروس يعطيها تكوين مضغوط، مما يجعلها آمنة وموثوقة بطبيعتها
يستخدم هذا الـ (كابستان وينش) في العديد من المجالات بما في ذلك نقل الكهرباء والاتصالات والسكك الحديدية والموانئ وبناء البنية التحتيةمما يجعلها أداة أساسية في إقامة الأعمدة والأسلاكبسبب تنوعها وأدائها الموثوق به، فليس من المستغرب أنها أصبحت الخيار المفضل للعديد من المهنيين.
إذا كنت ستشتري مروحة كابستان، فيمكنك أن تكون واثقاً من أنك تشتري منتجاً عالي الجودة وموثوق به صُنع بعناية بأفضل المواد المتاحة في السوق.خصائصها الاستثنائية وقدرتها على أداء موثوق بها تجعلها منتج يمكنك الاعتماد عليه لمشروعك القادم.

ورقة بيانات الرافعة السريعة

رقم البندالنموذج

التناوب
الاتجاه

المعدات

جرافيك
قوة
(ت)

الجر
السرعة
(M/MIN)

القوة
(كيلوواط)

المخطط
الحجم
(MM)

الوزن
(كيلوغرام)

09131

JJQ-30
6 حصان
البنزين
المحرك

التشويشببطء3.054.04900×400×43094
ببطء2.07
سريع0.916
بسرعة0.624
عكسببطءلا رفع4
بسرعة13
09131A

JJC-3
5 حصان
الديزل
المحرك

التشويشببطء3.052.901000x450x500115
ببطء2.07
سريع0.916
بسرعة0.624
عكسببطءلا رفع4
بسرعة13
09135

JJQ-5B
9 حصان
البنزين
المحرك

التشويشسريع0.9246.61100x525x600138
بسرعة1.513
ببطء2.58
ببطء5.04
عكسببطءلا رفع4
بسرعة18
09135A

JJC-5B
186F
الديزل
المحرك

التشويشسريع0.9245.71000x498x600148
بسرعة1.513
منخفضة2.58
ببطء5.04
عكسببطءلا رفع4
ببطء18


الخصائص:

الرافعة جيه جيه-5 بي هي أداة سحب مصممة للمناطق التي لا توجد فيها كهرباءمناسبة للاستخدام في المناطق الجبلية والتي تتركز على الأنهاروتشمل مكوناتها محرك البنزين، والقبض، وصندوق التروس، والحد من الكواكب (انظر الصورة 1).
ليس فقط أن JJ-5B فعالة للغاية، بل أيضاً سهلة الصيانة والإصلاح والتشغيل. تصميمها المبسط يضمن أن الصيانة والإصلاحات يمكن أن تتم ببساطة وكفاءة،في حين أن أجهزة التحكم البديهية تجعل من السهل لأي شخص لتشغيل.

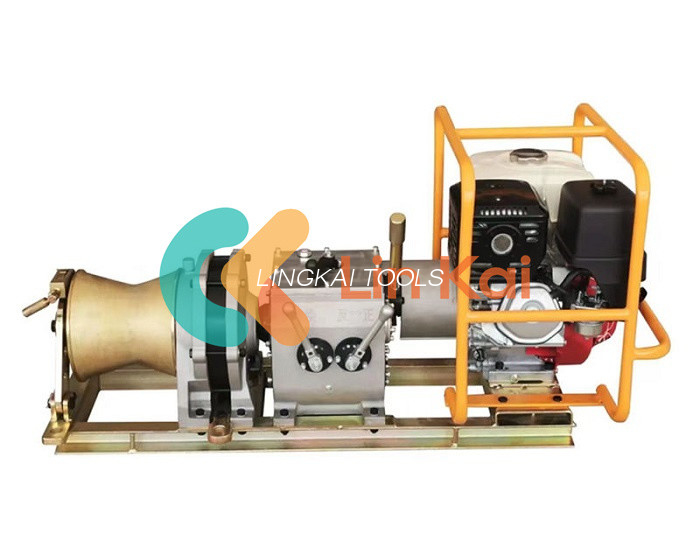

الرافعة السريعة التي يتم تشغيلها بواسطة العمود الغازي والرافعة السحبية مع عمر خدمة طويل 0

المعلمات التقنية:

المحرك

يتم تجهيز الرافعة من نوع JJ-5B بمحرك بنزين هوندا 390 بقوة 6.6 كيلوواط. يمكن تشغيلها يدوياً باستخدام حبل يدوي. من ناحية أخرى، يمكن تشغيل الرافعة من خلال استخدام الحبل اليدوي.يتم تجهيز الرافعة الكابستانية من نوع JJC-5B بمحرك ديزل حقن مباشر من نوع 186F بقوة الاسمية 5.7kw ، ويمكن تشغيله يدويًا باستخدام المفتاح اليدوي. يشتهر كلا المحركين في الصين لموثوقيتهما وسهولة الصيانة والتشغيل.

عقدة

نقل مشبك الرافعة القوة والحركة إلى مقعد ثابت متحرك متزامن من خلال جهاز عجلة المزدوج مرنة. عندما تدور مقبض المشبك،أنه يعزز الاتصال بين عجلة النشاطات والسطح المسمار الثابت. يخرج المشبك الحركة والقوة من خلال الاحتكاك. يتميز المشبك بمركزية ثابتة جيدة ، وقدرة قوية على الاستنشاق والاهتزاز ، وقومة نقل عالية ، وتشغيل سلس ومرن ،والقدرة على التشغيل بدون مشبككما تأتي مقبضات المشبك مجهزة بأجهزة تحديد المواقع الجانبية أو الشعاعية لراحة المشغلين الذين قد يحتاجون إلى العمل لساعات طويلة.

علبة التروس

يتلقى علبة التروس مباشرة إدخال حركة المحرك والقوة من خلال المشبك.يستخدم علبة التروس ناقل التروس الأسطوانية والاتصال spline الأسنان المستقيمة للتحول لتلبية السرعة التي تتطلب الماكينة بأكملهايحتوي المنتج على هيكل مضغوط، وحجم صغير، وسهولة التشغيل والمرونة، وتغيير الحساس.

الفرامل

تستخدم وكالة الكبح في الرافعة مزيجاً يتضمن الفرامل الرئيسية والفرامل اليدوية. تستخدم الفرامل الرئيسية فراملًا أحادي الاتجاه من نوع Beyond يتم تثبيته على العمود الخارجي في علبة التروس.يتم التحكم في الفرامل اليدوية عن طريق مقبض المشبك، الذي يوقف حركة علبة التروس من خلال الاحتكاك عند سحب المشبك ، ويحقق تأثير الفرامل.

خفيف الكواكب

الرافعة تستخدم الخصم الكوكبي المختلف عن الأسنان (PIC2) ، وهو يتكون من محور جزئي، حلقة معدات داخلية، اثنين من معدات الكواكب المرتبة بشكل متماثل لأعلى،ومؤسسة الإنتاجهذا الجهاز يمتلك نسبة انتقال عالية، وهيكل مضغوط، حجم صغير، وزن خفيف، وعمر خدمة طويل من بين مزايا أخرى.

عجلة الرافعة

يتم تصنيع عجلة الرافعة من الفولاذ عالي الجودة وتتصل بعقب الخروج للخفض الكوكبي. تستخدم أجهزة قوة تفريغ مزيج من التدحرج والتحميل المنزلق.كما يتم توفير دعامة للأنشطة لسهولة تحميل وتفريغ حبال الأسلاك الفولاذية.



التطبيقات:

تم تصميمها وتصنيعها في نينغبو، والكابل ونج سحب معتمدة من قبل ISO و CE، وضمان جودتها وموثوقيتها.والسعر متاح عند الطلب. يأتي المنتج مع حالة خشبية للتعبئة والتغليف ولديه وقت تسليم من 3-7 أيام. شروط الدفع هي T / T، والمنتج لديه القدرة على توفير 500 مجموعة في الشهر.
جهاز سحب الكابلات (Cable Winch Puller) هو جهاز سحب كابستان يعمل بمحرك غاز، وهو مثالي لآلات سحب الأسلاك، مما يجعله مثالي للاستخدام في مشاريع نقل الطاقة وتوزيعها.مع محرك هوندا، يوفر سحب الكابلات قوة ودورة ممتازة، مما يجعلها قادرة على سحب الأحمال الثقيلة بسهولة.
مزودة أيضاً بنظام أربع عجلات ومدفوع بالعمود، مما يضمن أنها تقدم أداء ثابت وموثوق به.مما يسهل الصيانة والإصلاح، ولها وزن إجمالي 94 كجم و 138 كجم، اعتمادا على النموذج.
بشكل عام، سحب كابل الرافعة هو منتج متعدد الاستخدامات ودائم الذي هو مثالي لمجموعة واسعة من التطبيقات.سواء كنت تعمل في مشاريع نقل الكهرباء وتوزيعها أو تحتاج إلى مروحة موثوقة للاستخدام التجاري أو الصناعي، سحب الكابلات هو الخيار المثالي.
