تفاصيل المنتج
Place of Origin: NINGBO CHINA
اسم العلامة التجارية: NBLK
إصدار الشهادات: ISO CE
Model Number: SHL, SH
شروط الدفع والشحن
Minimum Order Quantity: 10SETS
الأسعار: GET THE LATEST
Packaging Details: WOODEN CASE
Delivery Time: 3-10 DAYS
Payment Terms: T/T
Supply Ability: 5000SETS/MONTH
الضمان: |
سنة واحدة |
المواد: |
MC نايلون / فولاذ / سبيكة ألومنيوم |
الاسم: |
بكرات الكابلات |
معدل الحمولة: |
10 عقدة 20 عقدة |
قطرها: |
120* 200 مم كحد أقصى أو حسب الطلب |
التطبيق: |
موقع تركيب الكابلات تحت الأرض |
الضمان: |
سنة واحدة |
المواد: |
MC نايلون / فولاذ / سبيكة ألومنيوم |
الاسم: |
بكرات الكابلات |
معدل الحمولة: |
10 عقدة 20 عقدة |
قطرها: |
120* 200 مم كحد أقصى أو حسب الطلب |
التطبيق: |
موقع تركيب الكابلات تحت الأرض |
| العنصر رقم | النموذج | قطر القناة (ملم) | الوزن (كيلوغرام) |
| 21241 | SH80B | 80 | 4.3 |
| 21242 | SH90B | 90 | 4.9 |
| 21243 | SH100B | 100 | 5.2 |
| 21244 | SH130B | 130 | 6.3 |
| 21245 | SH150B | 150 | 7.6 |
| 21245A | SH180B | 180 | 10 |
| 21246 | SH200B | 200 | 12 |
التطبيق: يستخدم لتوجيه وحماية الكابلات في مشروع التثبيت.
أنبوب مقسم مع عجلة لتوجيه الكابلات وحمايتها
يمكن وضع الدوار في نهاية القناة بأي زاوية.
أدوات حماية الكابلات من سلسلة C
| الحكم لا | النموذج | قطر القناة (ملم) | الوزن (كيلوغرام) |
| 21251 | SH80C | 80 | 17 |
| 21252 | SH90C | 90 | 18 |
| 21253 | SH100C | 100 | 20 |
| 21254 | SH130C | 130 | 20.5 |
| 21255 | SH150C | 150 | 21 |
| 21255A | SH180C | 180 | 22 |
| 21256 | SH200C | 200 | 23 |
التطبيق: يستخدم لتوجيه الكابل في القناة بأكملها خلال مشروع سحب الكابل.
الخصائص: مع أدوات النيلون الثلاثية على الإطار الفولاذ المغلف. نصف قطر الانحناء 450mm
أدوات حماية الكابلات من سلسلة C1
| الحكم لا | النموذج | قطر القناة (ملم) | الوزن (كيلوغرام) |
| 21261 | SH80C1 | 80 | 24 |
| 21262 | SH90C1 | 90 | 25 |
| 21263 | SH100C1 | 100 | 26.5 |
| 21264 | SH130C1 | 130 | 27.5 |
| 21265 | SH150C1 | 150 | 28.5 |
| 21266 | SH200C1 | 200 | 30.5 |
التطبيق: يستخدم لتوجيه الكابل في القناة بأكملها خلال مشروع سحب الكابل.
هيكل: مع أربعة أدوات نايلون مثبتة على إطار فولاذ غالواني. نصف قطر الانحناء 1000 مم. مع شفة نايلون ، فولاذ غالواني ، يمكن وضع الأدوات في نهاية القناة في أي زاوية.
أدوات حماية الكابلات من سلسلة D
| الحكم لا | النموذج | قطر القناة (ملم) | الوزن (كيلوغرام) |
| 21271 | SH80D | 80 | 4.3 |
| 21272 | SH90D | 90 | 4.5 |
| 21273 | SH100D | 100 | 5.0 |
| 21274 | SH130D | 130 | 6.9 |
| 21275 | SH150D | 150 | 9.0 |
| 21276 | SH200D | 200 | 12.8 |
التطبيق: يستخدم لتوجيه وحماية الكابلات في مشروع التثبيت.
مع عجلة نايلون واحدة مثبتة على إطار فولاذ غلفاني، وأنبوب حماية طويل
أدوات حماية كابلات فتحات البوابة
| العنصر رقم | النموذج | أقصى قدر من الكابلات | الوزن (كيلوغرام) | مادة الحشيش |
| 21281 | SHH1 | Φ80 ملم | 6.2 | الألومنيوم |
| 21282 | SHH1N | Φ80 ملم | 6.7 | نايلون |
| 21283 | SHH1G | Φ80 ملم | 10.8 | الفولاذ |
| 21285 | SH450J | Φ100 ملم | 7.7 | نايلون |
| 21286 | SH700J3 | Φ160 ملم | 14 | نايلون |
| 21287 | SH700J6 | Φ160 ملم | 23 | نايلون |
التطبيق: يستخدم لتوجيه وحماية الكابلات في فتحة المياه.
21281-3 مع عجلة واحدة ثابتة على لوحة فولاذية مصقولة.
21285-7 مع عجلات النيلون المتعددة مثبتة على إطار فولاذ مصقول. نصف قطر الانحناء 700mm.
تم تصميم عجلة الأرض الكابل لاستخدامها للكابلات التي يقل قطرها عن 200 مم. يتم توفيرها مع كل من نايلون والألومنيوم لتحقيق الاستخدام الأمثل.
يتم تصميم عجلة الكابلات ثلاثية الشعاع خصيصًا للكابلات ذات القطر الأكبر التي تحتاج إلى المرور. يمكن بناؤها في زوايا الدوران التعسفية وفقًا لمتطلبات محددة.
إنّ عجلة حماية مدخل الكابل مخصصة لتمديد الكابل.يمكن وضعه في أي زاوية في مدخل الأنابيب ولها سطح فولاذ مغلق مغلف بالزنك مع شريحة نايلون واحدة للحركة السلسة.
يتم تجهيز عجلة حماية مدخل الكابلات من سلسلة D بآلية ثابتة بطول محسن ولديها شريحة نايلون واحدة لتحسين الأداء.

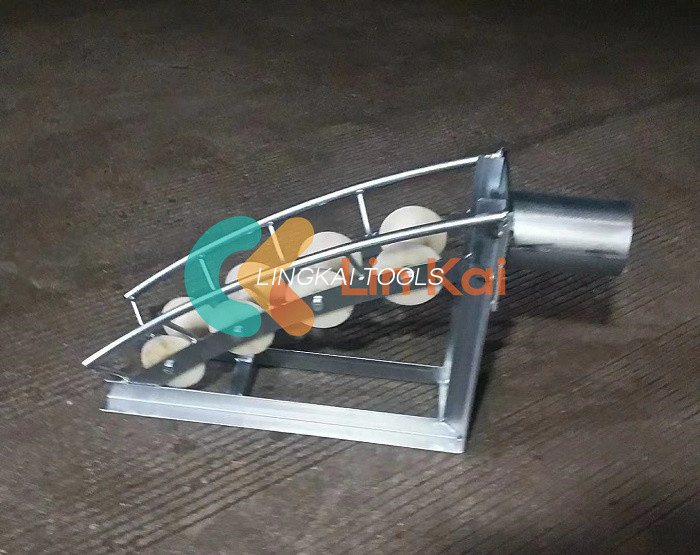

إنّ عجلة رأس الحفرة هي الحل المثالي لحماية الكابل وسحب الحبل على رأس الحفرة.
إن توجيه الكابلات ودعمها هو جانب أساسي من جوانب إدارة الكابلات للحفاظ على سلامة وأنظمة الكابلات.تلعب مقطرات الكابل دوراً حاسماً في هذه العملية من خلال تركيبها في منحني خطوط الكابلات.
الغرض الرئيسي من مقطرات الكابلات هو توجيه ودعم الكابلات من خلال نقاط متعددة في النظام.تضمن المكعبات أن تتحرك الكابلات على طول المسار المصمم ولا تنخفض أو تلتوي تحت وزن الكابلات نفسها أو عوامل خارجية أخرى.
أدوات القيادة مفيدة بشكل خاص في المنحنيات في خطوط الكابلات، حيث يمكن أن تكون الكابلات عرضة للتلف أو العطل دون توجيه مناسب.يمكن أن تحافظ عجلات الكابلات بشكل فعال على هذه المشاكل المحتملة وتضمن الأداء الأمثل وسلامة نظام الكابلات.
