تفاصيل المنتج
مكان المنشأ: نينغبو
اسم العلامة التجارية: Lingkai
إصدار الشهادات: ISO
رقم الموديل: SZ4A
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: get the latest
تفاصيل التغليف: التعبئة حالة خشبية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: T/T، ويسترن يونيون، L/C
القدرة على العرض: 2000sets / شهر
الوصف: |
لوحة رأس خطوط النقل |
تحميل العمل: |
الحد الأقصى 180 كيلو نيوتن |
الوظيفة: |
موصلات التوتير |
كمية الموصلات: |
3 |
عرض بكرة كتل الوتر: |
100,110 ملم |
النموذج: |
SZ3A-10. SZ3A-13. SZ3A-18 |
الوصف: |
لوحة رأس خطوط النقل |
تحميل العمل: |
الحد الأقصى 180 كيلو نيوتن |
الوظيفة: |
موصلات التوتير |
كمية الموصلات: |
3 |
عرض بكرة كتل الوتر: |
100,110 ملم |
النموذج: |
SZ3A-10. SZ3A-13. SZ3A-18 |

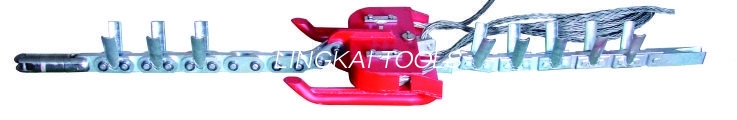

لوحات تشغيل لثلاثة موصلات مجمعة في خطوط توزيع النقل
تحديد
| رقم الشيء | نموذج | الحمولة المقدرة (kN) | عرض بكرة بكرة التوتير المطبقة (mm) | الوزن (كجم) | طول الحبل الفولاذي (م) |
| 17228 | SZ3A-10 | 100 | 100 | 114 | 1 × 30 + 1 × 15 |
| 17229 | SZ3A-13 | 130 | 110 | 130 | 1 × 30 + 1 × 15 |
| 17230 | SZ3A-18 | 180 | 110 | 142 | 1 × 30 + 1 × 15 |
ميزة: إنه مصمم لتجنب تراكم إجهاد الالتواء أثناء توتير الخط
ملحوظات: يمكن تخصيصها وفقًا لمواصفات كتل التوتير الأخرى.
وصف المنتج
تُستخدم لوحات الرأس العاملة في توتير الموصلات المجمعة وسحبها على كتل التوتير.لقد قمنا بتصميم وإنتاج 2 ، 3 ، 4 ، 6،8 لوحات تشغيل موصلة.هناك نوعان من لوحات التشغيل وفقًا لمتطلبات العميل.واحد هو نوع التثبيت ، والآخر هو نوع التوازن مع بكرة مركزية وحبل سحب الأسلاك الفولاذية.
المعايير الفنية
| رقم الشيء | نموذج | الحمولة المقدرة (kN) | الوزن (كجم) | عرض الحزم المطبق (مم) | سمات |
| 17231 | SZ4A-13 | 130 | 96 | 100 | نوع البكرة المتوازنة |
| 17232 | SZ4B-13 | 130 | 65 | 100 | الموصلات مستقلة عن بعضها البعض. |
| 17233 | SZ4B-18 | 180 | 95 | 110 | الموصلات مستقلة عن بعضها البعض. |
| 17234 | SZ4B-25 | 250 | 110 | 110 | الموصلات مستقلة عن بعضها البعض. |
| 17238 | SZ4C-25 | 250 | 88 | 110 | الموصلات مستقلة عن بعضها البعض. |
| 17239 | SZ4B-32 | 320 | 150 | 125 | الموصلات مستقلة عن بعضها البعض. |
2 لوحات تشغيل الموصلات المجمعة
| رقم الصنف. | نموذج | وصف | تحميل العمل (KN) | الوزن (كجم) | ماركس |
| 17220 | SZ2-8 | تستخدم لكتلة التوتير 508X75 | 80 | 17 | الموصلات توتر بشكل منفصل عن عجلات الثور المختلفة |
| 17221 | SZ2-8A | تستخدم لكتلة التوتير 660X100 | 80 | 19 | |
| 17222 | SZ2-8B | تستخدم لكتلة التوتير 822X110 | 80 | 20 | |
| 17223 | SZ2A-8 | تستخدم لكتلة التوتير 660X100 | 80 | 90 | هيكل بكرة التوازن |
| 17224 | SZ2B-13 | تستخدم لكتلة التوتير 822X110 | 130 | 55 | الموصلات توتر بشكل منفصل عن عجلات الثور المختلفة |
| 17225 | SZ2C-13 | تستخدم لكتلة التوتير 916X110 | 130 | 50 | |
| 17226 | SZ2B-18 | تستخدم لكتلة التوتير 1024X125 | 180 | 65 |
التطبيق: يتم استخدامه لتوتير 2 موصلات مجمعة ، لتوصيل حبل السلك التجريبي بالموصلات.الروابط الثقيلة العمودية تثبت لوحة الجري في وضع أفقي للدخول الصحيح إلى كتل التوتير.يتم استخدام نوع بكرة التوازن عادةً لعدد 2 من الموصلات المجمعة التي يتم سحبها من نفس عجلات الثور من الموتر.
6 (8) لوحات تشغيل الموصلات المجمعة
| رقم الصنف. | نموذج | وصف | الحمل المقدر (KN) | الوزن (كجم) | ماركس |
| 17241 | SZ6B-25 | تستخدم لكتلة التوتير 822X110 | 250 | 140 |
الموصلات توتر بشكل منفصل عن عجلات الثور المختلفة |
| 17242 | SZ6B-25A | تستخدم لكتلة التوتير 660X100 | 250 | 137 | |
| 17243 | SZ6A-18 | تستخدم لكتلة التوتير 660X100 | 180 | 160 | نوع الرصيد |
| 17244 | SZ6A-25 | تستخدم لكتلة التوتير 822X110 | 250 | 180 | |
| 17246 | SZ8B-28 | تستخدم لكتلة التوتير 822X110 | 280 | 240 | نوع التثبيت |
التطبيق: يتم استخدامه لتوتير 6 و 8 موصلات مجمعة ، لتوصيل حبل السلك التجريبي بالموصلات.الروابط الثقيلة العمودية تثبت لوحة الجري في وضع أفقي للدخول الصحيح إلى كتل التوتير.يتم استخدام نوع بكرة التوازن عادةً لعدد 2 من الموصلات المجمعة التي يتم سحبها من نفس عجلات الثور من الموتر.
